Dlaczego usterka w kasecie sterującej potrafi zatrzymać suwnicę i wciągnik

Na zatłoczonej hali produkcyjnej w dużym zakładzie logistycznym suwnica z wciągnikiem linowym nagle zatrzymuje się w połowie skomplikowanego manewru. Operator pewnie trzyma w ręku panel i wielokrotnie naciska przyciski podnoszenia, jednak potężne urządzenie zupełnie nie reaguje. W ciągu zaledwie kilkunastu minut ten pozornie drobny problem z osprzętem potrafi zablokować całą strefę załadunku, wstrzymując pracę magazynierów i generując straty liczone w tysiącach złotych za każdą godzinę przestoju. Najczęstszą przyczyną takich krytycznych sytuacji wcale nie jest poważna awaria głównego silnika, zerwanie liny czy uszkodzenie przekładni wciągnika. Winę zazwyczaj ponosi usterka małego, niepozornego elementu sterującego, który każdego dnia musi znosić tysiące mocnych uderzeń, szarpnięć i wibracji.

Budowa panelu sterującego i jego rola w układzie suwnicy

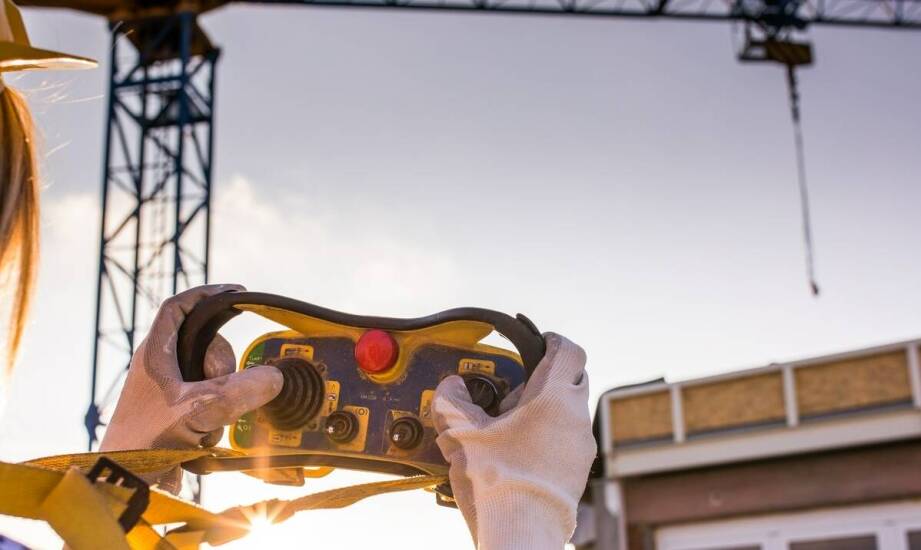

Wykorzystywane powszechnie w przemyśle kasety sterownicze stanowią najważniejszy fizyczny punkt styku między człowiekiem a maszyną dźwignicową. Zespół ten opiera się na udaroodpornej obudowie z twardego tworzywa sztucznego, która najczęściej charakteryzuje się stopniem ochrony IP65. Dzięki takiej szczelnej konstrukcji elektronika swobodnie znosi temperatury otoczenia w szerokim zakresie od -20°C do nawet +70°C, a także pozostaje całkowicie odporna na zapylenie i wnikanie wilgoci z hali. Wewnątrz obudowy producenci umieszczają precyzyjne, dwustopniowe przyciski mechaniczne. Odpowiadają one za płynną jazdę całej suwnicy po torowisku, boczny ruch wózka z wciągnikiem oraz kontrolowane podnoszenie i opuszczanie zawieszonego ładunku. Obowiązkowym wyposażeniem każdego zestawu pozostaje czerwony przycisk zatrzymania awaryjnego z twardą blokadą. W bardziej zaawansowanych technologicznie wariantach obudowa mieści dodatkowo przełączniki obrotowe i diodowe wskaźniki bezpiecznego obciążenia.

Każde naciśnięcie przycisku przez pracownika fizycznie zamyka dedykowany styk wewnątrz urządzenia. Powstały w ten sposób sygnał elektryczny błyskawicznie wędruje przez elastyczny przewód bagnetowy do styczników umieszczonych w głównej szafie sterowniczej maszyny. Stycznik zamyka obwód siłowy silnika, co natychmiast uruchamia pożądany ruch wciągnika. W układach sterowania bezpośredniego wewnętrzne styki włączają prąd roboczy bezpośrednio do silnika podnoszenia o mocy dochodzącej do 2,2 kW, co wymaga zastosowania komponentów o wyjątkowej odporności na łuk elektryczny. Mechanizm ten tworzy fundamentalną pętlę komunikacyjną, która spaja intencje operatora z całą rozbudowaną grupą osprzętu wykonawczego. Nawet mikroskopijna usterka pojedynczego styku bezpowrotnie przerywa ten obwód, całkowicie unieruchamiając urządzenie transportu bliskiego.

Objawy wyeksploatowania styków i diagnostyka usterek

Początkowe oznaki zużycia sprzętu sterującego bywają bardzo subtelne, przez co obsługa łatwo je ignoruje podczas dynamicznej pracy zmianowej. Pierwszym alarmującym sygnałem są przerywane reakcje napędu na prawidłowe naciśnięcie przycisków jazdy lub podnoszenia. Zjawisko to wynika bezpośrednio z nawarstwiających się wewnątrz zabrudzeń oraz naturalnego ścierania się powierzchni kontaktowych po wykonaniu setek tysięcy cykli łączeniowych. Z upływem kolejnych miesięcy operator maszyny musi coraz mocniej dociskać panel dłonią, ponieważ skok mechaniczny przycisku ulega odczuwalnemu wydłużeniu wskutek zmęczenia sprężyn powrotnych.

Identyfikacja błędów i odróżnienie awarii zasilania

Szczególne zagrożenie dla bezpieczeństwa personelu stwarza sytuacja, w której mechanizm nie odbija natychmiast po zwolnieniu nacisku palca. Prowadzi to do niekontrolowanego, niebezpiecznie opóźnionego zatrzymania ciężkiego ładunku. Dodatkowo brak pełnego powrotu mechanizmu blokady zerowej trwale uniemożliwia ponowny restart silnika, dając serwisantom fałszywe objawy poważnej awarii całego obwodu bezpieczeństwa maszyny.

Aby trafnie zdiagnozować usterkę i odróżnić awarię samego panelu od problemów z mechanizmem wciągnika, technik musi odłączyć główny przewód i precyzyjnie przetestować podejrzane styki multimetrem. Całkowity brak przewodności elektrycznej podczas wciskania klawisza bezdyskusyjnie wskazuje na wypalone kontakty. Jeżeli miernik potwierdza prawidłowe zwarcie, a suwnica nadal stoi w miejscu, przyczyny należy szukać głębiej. Najczęściej winne okazują się uszkodzone wyłączniki krańcowe chroniące przed uderzeniem o zderzaki lub po prostu całkowity zanik napięcia na szynoprzewodzie zasilającym. Usterka wewnątrz panelu blokuje układ w absolutnej ciszy. Awaria samego wciągnika zazwyczaj objawia się głośnym buczeniem zablokowanego silnika elektrycznego, który próbuje ruszyć z miejsca, ale nie potrafi pokonać wewnętrznego oporu mechanicznego.

Szybka wymiana elementów a ciągłość procesów logistycznych

Staranne wyczyszczenie zaśniedziałych styków i mechaniczna regulacja skoku przycisków pomagają wyłącznie we wczesnej fazie zużycia. Elementy te posiadają ściśle określoną żywotność. W wytrzymałych konstrukcjach takich jak ABUS HT styki wytrzymują do 62 milionów operacji bez prądu, jednak pod rzeczywistym obciążeniem prądowym ich trwałość spada do przedziału od 0,6 do 2 milionów łączeń. Po przekroczeniu tej bariery materiał stykowy ulega nieodwracalnej degradacji, a jedynym w pełni bezpiecznym rozwiązaniem staje się wymiana kompletnego modułu kontaktowego.

Utrzymanie w ruchu mocno wyeksploatowanych elementów wprost zagraża płynności całej produkcji. Powstające wskutek zużycia przerywane sygnały elektryczne wywołują gwałtowne szarpanie wiszącym ładunkiem, co drastycznie przyspiesza zużycie kosztownych lin stalowych, prowadnic i kół zębatych w przekładni. Wymiana uszkodzonych części na oryginalne podzespoły z certyfikatem EN 60204-32 natychmiast przywraca suwnicy dawną precyzję manewrowania. Przedsiębiorstwo Crane Parts zaopatruje rynek w sprawdzone komponenty takich światowych marek jak DEMAG, ABUS czy STAHL, wspierając zakłady w utrzymaniu pełnej sprawności technicznej. Błyskawiczne odróżnienie awarii małego przycisku od skomplikowanej usterki napędu pozwala trwale zminimalizować czas przestoju, zapobiegając stratom finansowym i gwarantując bezproblemowe przejście okresowych kontroli Urzędu Dozoru Technicznego.
